SICK緊湊型反饋編碼器，sick伺服反饋編碼器適用范圍
運行溫度范圍 –40 °C ... +115 °C
儲存溫度范圍 –50 °C ... +125 °C, 無包裝
相對空氣濕度/凝結 90 %, 不允許凝結
抗沖擊能力 100 g, 10 ms, 10 ms (EN 60068-2-27)
抗振動能力的頻率范圍 50 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
電磁兼容性 根據 EN 61000-6-2 和 EN 61000-6-3
外殼防護等級 IP20, 安裝狀態下，插上插頭且合上罩殼時 (IEC 60529)
由于編碼器尺寸小巧，用于可使用低功率、甚至低功率的電機，從而極大地減小電機尺寸
安裝建議
尺寸圖
SEK/SEL34 伺服反饋編碼器非常適合用于惡劣的環境條件
采用整體掃描的電容式測量原理，容許較高的軸向和徑向誤差
每圈正弦/余弦周期數 16
可測量圈數 1
每圈大步數 512 通過 RS 485
步數 512
工作轉速 6,000 min?1, 直至產生可靠的位置
測量步距 20 " 正弦/余弦信號按 12 位細分
積分非線性 ± 288 , 估算正弦/余弦信號的誤差限值, 處于公稱位置 ± 0.1 mm 和 20 °C 溫度下的典型值
差分非線性度 ± 144 , 估算正弦/余弦信號的誤差限值, 處于公稱位置 ± 0.1 mm 和 20 °C 溫度下的典型值

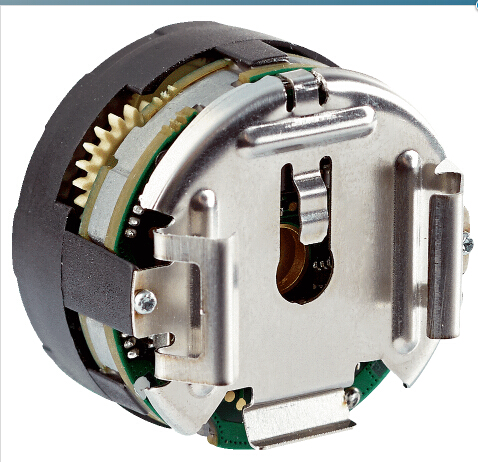

用于 40 mm 法蘭電機的緊湊型伺服反饋編碼器
具備整體掃描功能的 SEK/SEL34 伺服反饋編碼器專為法蘭尺寸為 40 mm 的電機而設計。
SEL34 具有緊湊的設計、真正的多圈功能和機械結構。該產品系列的核心是無軸承的電容式傳感器元件。
整體掃描功能幾乎可以補償任何偏心誤差，并且非常堅固。由于不包含可磨損部件，該產品可大限度地確保消除誤差源。
由于采用電容性測量系統，因此無需滾珠軸承，大幅降低了磨損和發熱。
SEK/SEL34 伺服反饋編碼器設計十分緊湊，結構極為堅固，是具有 HIPERFACE? 接口所有優點的多圈系統。
用于 40 mm 法蘭電機的緊湊型伺服反饋編碼器
基本性能的伺服反饋編碼器
專為法蘭尺寸 40 mm 的電機而設計
每圈 16 個正弦/余弦周期信號
位置分辨率為每圈 512 步，多圈型高達 4096 圈
位置值可編程
電子標簽功能
HIPERFACE? 接口
符合 RoHs 標準
允許軸向軸位移 ± 0.3 mm
連接類型 插頭，8 針, 徑向
