用于工業設備
低工作轉速
對于 M2U 和 M2-200 馬達，通常轉速能
夠低到 50 至 100 r/min，取決于馬達的規
格和所驅動負載的特性。對于 25M-50M
馬達，低轉速一般是 100 r/min，允許
更低一些的轉速，取決于要求的扭矩和所
驅動負載的特性。
失速扭矩
馬達失速扭矩范圍是對于給定的跨越馬達
壓差下，在 1200 r/min 工作扭矩的 65%
和 之間，要取決于失速下軸的特殊
角度位置和供給馬達液壓流量。
延遲和制動
馬達可以用來作為減速器，但是不能用作
液壓制動。當馬達作為減速器使用時，在
進油口必須提供足夠的壓力，防止氣穴。
系統要求的可靠的定位能力(制動)，必須
由外部操縱的機械定位裝置來提供。
使馬達作為減速器(泵送)用時，系統中可
獲得的高壓力，取決于轉速。當轉速低
于1000 r/min，可獲得的壓力相對于轉速
成比例降低(轉速接進失速)，使用馬達作
為減速器之前，或者要求制動時，
安裝要求：

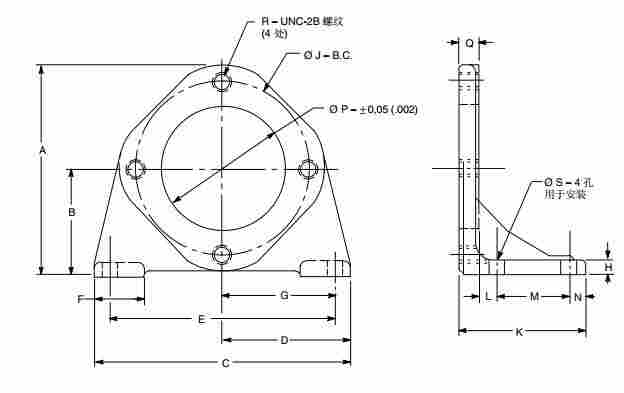

用戶固定馬達的安裝板的尺寸控制要求如
下。
止口直徑
用戶的內止口直徑相對于內驅動實際軸心
的同心度，必須在 0,10mm (.004 in) 測
量讀數之內。內、外止口直徑之間的間隙
必須在 +0,01 mm 至 +0,05 mm (+.0005
至 +.0020 inch) 之間。
用戶固定馬達的安裝面和內驅動軸線的垂
直度必須在 0,04 mm/mm (.0015 inch/inch)
之內。
帶鍵軸伸接收孔的尺寸必須在威格士安裝
圖上大軸伸直徑的 +0,003 和 +0,03 mm
(+.0001 和 +.0010 inch) 之間。
通過撓性聯軸器直接驅動，但是能使
用皮帶、鏈條或齒輪驅動。間接驅動應用
要求由威格士工程部批準。
產品概覽：
在出現驅動或被驅動件的加速或減速、
限負載或系統旁通情況時，控制閥和回路
必須提供連續的供油給馬達。這種供油量
必須足夠大，以防止瞬間或連續的氣穴，
但是不能大到使轉速過公布的大值。
要保護馬達防止受到或造成液壓脈動壓力
(進口，出口或泄漏口)，溢流閥必須防止
脈動過公布的壓力額定值。
M2-200 標準型
背壓必須不過：供油壓力的 75%，在
1800 r/min；80%，在 1200 r/min；85%，
在 600 r/min。(供油壓力和背壓是在馬達
油口的實際開啟壓力) 在存在背壓的回路
中，進油口和回油口都要求有溢流閥。
因此，在有氣穴、背壓和/或串聯回路存在
的應用場合， M2-200 "S2" 型馬達。
M2-200 “S2” 型
在 S2 油口 (第 9 頁) 必須連續提供控制壓
力，壓力值等于系統壓力加小 5,2 bar
(75 psi)?？梢酝ㄟ^在系統供油中使用一個
單向閥來獲得，控制壓力從泵和這個閥之
間取得。
管路
液壓管路應當盡可能短，內徑盡可能大。
管路長，就需要采用比馬達油口規定值更
粗的管子。進油、回油和泄漏管應當不小
于安裝圖上給出的標稱油口規格。
管路中的彎頭和接頭要盡可能少。高壓
管路和接頭節流流量，會造成通過系統的
壓降過高。在壓力管路中只有必要時才使
用。
泄漏連接
殼體泄漏管必須全口徑，不受節流，并且
從泄油口直接連到油箱，使殼體保持充滿
油液。泄漏管的配管必須避免虹吸現象，
配泄油管要使它在油箱液面以下終結，其
他管路不得連接該泄油管。
殼體泄漏連接處的壓力脈動不能過 1,7
bar (25 psi)。
